Автоматизация систем водоснабжения — ключевой элемент современного инжиниринга, позволяющий повысить эффективность и надежность работы оборудования. Как работает электромагнитный клапан для воды и как его выбрать — вопрос, требующий комплексного подхода к анализу технических параметров и условий эксплуатации.

В этом материале мы детально разберем принципы работы соленоидных клапанов, их конструктивные особенности и критерии выбора. Вы получите практические знания для осознанного подбора оборудования под конкретные задачи.электромагнитный клапан

Принцип работы и конструкция

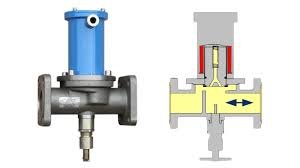

Электромагнитный клапан работает по принципу электромагнитной индукции: при подаче напряжения на катушку создается магнитное поле, которое перемещает сердечник, открывая или закрывая проходное сечение. Основные компоненты:

  • Соленоидная катушка — создает электромагнитное поле при подаче напряжения

  • Плунжер (сердечник) — подвижный элемент, соединенный с затвором

  • Уплотнительные элементы — обеспечивают герметичность в закрытом состоянии

  • Корпус — изготавливается из латуни, нержавеющей стали или пластика

Основные типы электромагнитных клапанов

На рынке представлено несколько конструктивных решений:

  • Нормально закрытые (NC) — закрыты при отсутствии напряжения

  • Нормально открытые (NO) — открыты при отсутствии напряжения

  • Бистабильные — сохраняют положение после снятия напряжения

  • Прямого действия — открываются непосредственно электромагнитом

  • Непрямого действия — используют давление среды для открытия

Ключевые преимущества и ограничения

Электромагнитные клапаны обладают уникальным набором характеристик:

Преимущества:

  • Высокая скорость срабатывания (0,1-2 секунды)

  • Простота интеграции в системы автоматизации

  • Компактные размеры и легкий монтаж

  • Возможность дистанционного управления

  • Долгий срок службы (до 1 млн циклов)

Ограничения:

  • Зависимость от электропитания

  • Чувствительность к загрязнениям в воде

  • Ограничения по давлению и температуре

  • Шум при работе в некоторых режимах

Технические параметры выбора

При подборе клапана необходимо учитывать:

  1. Рабочее давление — от 0 до 16 бар для стандартных моделей, до 100 бар для специальных

  2. Диаметр подключения — от 1/4" до 4" в зависимости от расхода

  3. Напряжение питания — 12В, 24В DC или 110В, 220В AC

  4. Расход среды — Kv значение от 0,1 до 100 м³/ч

  5. Класс защиты — IP65 для помещений с повышенной влажностью

Области применения и рабочие среды

Современные автоматические клапаны для систем водоснабжения https://owen.by/klapany.html находят применение в различных отраслях:

  • Бытовые системы — стиральные машины, посудомоечные машины, системы полива

  • Промышленность — управление технологическими процессами, охлаждение оборудования

  • Водоподготовка — управление фильтрами, дозирование реагентов

  • Отопление и вентиляция — регулирование потоков в системах HVAC

Критерии выбора для разных задач

Подбор клапана зависит от конкретной задачи:

  • Для систем полива — нормально закрытые, с защитой от гидроудара

  • Для аварийных систем — нормально открытые, с резервным питанием

  • Для агрессивных сред — корпус из нержавеющей стали, уплотнения EPDM

  • Для пищевой промышленности — материалы, разрешенные для контакта с питьевой водой

Особенности монтажа и эксплуатации

Правильная установка обеспечивает надежную работу:

  • Устанавливайте клапан в соответствии с направлением потока

  • Обеспечьте фильтрацию воды для защиты от загрязнений

  • Предусмотрите байпас для обслуживания

  • Защитите катушку от перегрева и влаги

  • Проводите регулярную проверку уплотнений

Типичные неисправности и их устранение

Часто встречающиеся проблемы:

  • Не открывается — проверка напряжения, засорение, повреждение катушки

  • Не закрывается — загрязнение седла, износ уплотнения

  • Подтекание — замена уплотнительных элементов

  • Перегрев катушки — проверка напряжения, замена катушки

Сравнение с другими типами запорной арматуры

Электромагнитные клапаны имеют преимущества перед:

  • Шаровыми кранами с электроприводом — более быстрые, но менее герметичные

  • Задвижками с электроприводом — компактнее, но меньше срок службы

  • Пневматическими клапанами — не требуют сжатого воздуха, но зависимы от электричества

Заключение и рекомендации

Электромагнитные клапаны — эффективное решение для автоматизации управления потоками жидкостей в различных системах. Их правильный выбор и монтаж обеспечивают надежную и долговечную работу оборудования.

Для сложных систем и ответственных применений рекомендуем обратиться к специалистам для подбора оптимального типа клапана и разработки схемы управления. Профессиональная консультация поможет избежать типичных ошибок и обеспечить эффективную работу системы.
